七氟丙烷報警系統功能要求有哪些？全面解析設計與國標規范

2025.10.30　瀏覽量：89 次

七氟丙烷(HFC-227ea/FM200)是一種具有化學滅火和物理滅火功能的潔凈氣體化學滅火劑，無色無味，低毒，不導電，無污染，主要用于電子計算機房、圖書館、檔案館、貴重物品庫房、電站(配電室)、電信中心、潔凈車間等環境中，為防止過高濃度七氟丙烷對人員及設備造成損害，因此需要對其進行監測報警，那么七氟丙烷報警系統功能要求有哪些呢？一般而言，需具備氣體濃度實時監測、超限報警、信號遠傳、聯動控制與防爆安全等核心功能，符合GB 50370與GB 16808等國家標準。?

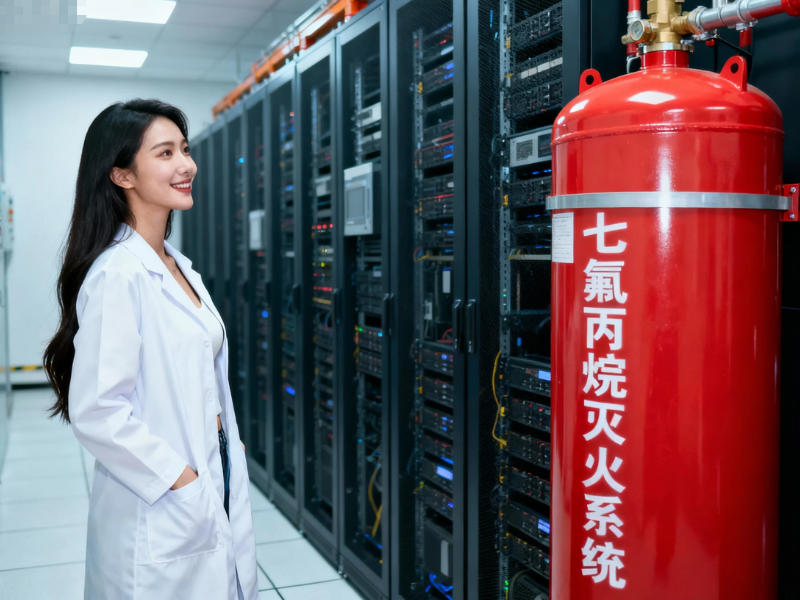

數據中心機房七氟丙烷滅火系統現場

七氟丙烷報警系統主要用于什么場景，為何需要專門監測？
七氟丙烷（HFC-227ea / FM200）是一種常用的潔凈氣體滅火劑，廣泛應用于數據中心、通信機房、配電室、檔案館、圖書館、精密儀器室等場所。這類場所一旦發生火災，傳統水基或泡沫滅火方式可能損壞貴重設備，而七氟丙烷具有無色、無味、低毒、不導電、滅火后不留殘?jiān)忍攸c(diǎn)，能夠在不損害設備的前提下高效滅火。
但七氟丙烷本身屬于壓縮氣體，若儲存裝置或管道發生泄漏，濃度過高時會對人體造成危害，例如引發頭暈、呼吸困難甚至窒息。因此，這些場所必須安裝七氟丙烷報警系統，用于實時監測氣體濃度，防止泄漏引發安全事故。

七氟丙烷報警系統應具備哪些基本功能？
一個合格的七氟丙烷報警系統，應具備以下幾大核心功能模塊，以確保及時發現并響應潛在的氣體泄漏風險：
1、實時氣體濃度監測
系統需配置高靈敏度氣體探測器，能精準檢測空氣中七氟丙烷的濃度，測量范圍一般為 ??0~100%LEL（爆炸下限）?? 或 ??0~5000ppm??，分辨率可達 ??1ppm??。探測器一般采用電化學、紅外或催化燃燒原理，響應時間應小于 ??30秒??。
2、超限自動報警
當七氟丙烷濃度超過預設的安全閾值（如 ??10%LEL 或 1000ppm??，具體數值依據《GB 50370-2005 氣體滅火系統設計規范》及現場評估），系統應立即觸發本地聲光報警，提醒人員撤離或采取應急措施。報警音量通常要求不低于 ??80dB??，確保在嘈雜工業環境中也能被清晰聽到。

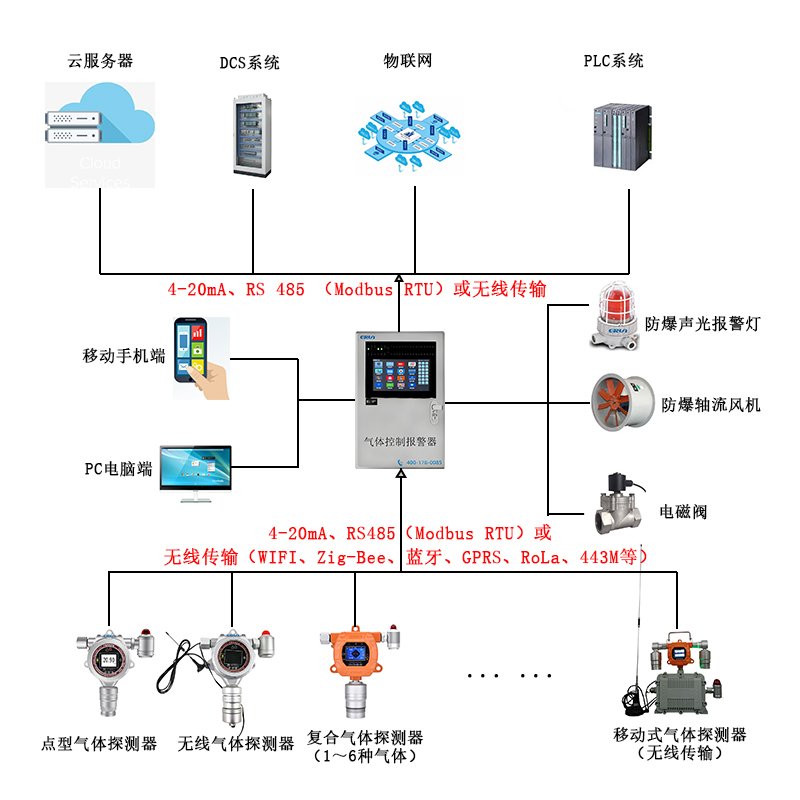

3、信號遠傳與集中管理
報警信號需通過 ??4-20mA 模擬信號、RS485 總線或無線通信（如LoRa、NB-IoT）?? 等方式上傳至中央控制室或消防控制主機，實現遠程監控與統一管理。部分系統還支持接入樓宇自動化系統（BAS）或企業安全信息化平臺，進行大數據分析與預警。
4、聯動控制功能
報警系統可與七氟丙烷滅火系統、通風設備、門禁系統等聯動。例如，當檢測到氣體泄漏濃度接近危險值時，系統自動啟動排風設備降低濃度，或關閉儲瓶間閥門，防止事態擴大。聯動控制需符合 ??《GB 16808-2008 可燃?xì)怏w報警控制器》?? 的相關要求。
5、防爆與防護設計
由于七氟丙烷常用于工業與電力設施，報警設備通常安裝在 ??防爆區域??，因此探測器與控制器均需通過 ??Ex d IIC T6 等防爆認證??，防護等級達到 ??IP65 或更高??，適應潮濕、高溫、多塵環境。

七氟丙烷報警系統的標準與規范依據有哪些？
國內關于七氟丙烷氣體檢測與報警的主要標準包括：
??★《GB 50370-2005 氣體滅火系統設計規范》??：規定七氟丙烷滅火系統設計、安裝及探測要求；
★??《GB 16808-2008 可燃?xì)怏w報警控制器》??：明確報警控制器的技術性能、信號輸出與安全要求；
??★《GB/T 50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》??：雖針對石化行業，但對七氟丙烷等惰性氣體的監測同樣具有參考價值。
另外，根據 ??應急管理部?? 和 ??消防救援局?? 的相關要求，重點防火單位應定期對氣體探測系統進行校準與功能測試，確保其處于可靠工作狀態。

七氟丙烷探測器的技術參數和選型要點有哪些？
選擇合適的探測器是保障系統可靠性的關鍵。以贏潤集團研發生產的ERUN-PG51SHFC固定式七氟丙烷C3HF7氣體檢測儀為例，該固定式七氟丙烷氣體檢測儀適用于有管網和無管網（柜式）滅火系統環境，具備以下技術特性：

參數	指標
檢測原理	紅外NDIR或電化學傳感器
量程范圍	0-1%/2%/5%10%/20%50%/100% vol 或 0~100/500/1000/5000/10000 ppm
分辨率	0.01% vol 或 0.01ppm
響應時間	T90 ≤ 15s
輸出信號	4-20mA / RS485(Modbus) / 可選無線NB-IoT、WIFI、Zig-Bee、藍牙、GPRS、RoLa、443M等

探測器應具備IP65以上防護等級，適應潔凈車間、電站等復雜環境。支持總線制布線，便于多點組網，單回路可接入32臺設備。部分型號可選配LCD現場顯示模塊，實時查看濃度數值。值得注意的是，七氟丙烷密度約為空氣的6倍，易沉積于低洼處，因此探測器宜安裝在距地面30~60cm位置，而非天花板。

以上就是關于七氟丙烷報警系統功能要求有哪些的相關介紹，在數據中心、配電室、檔案館等場所，七氟丙烷（HFC-227ea）作為主流潔凈氣體滅火劑，一旦發生泄漏，不僅影響滅火效能，還可能引發健康風險。因此，安裝七氟丙烷報警系統是強制性安全措施。通過合理設計與配置七氟丙烷報警系統，可以有效預防氣體泄漏帶來的安全風險，為重要設施與人員安全提供堅實保障。
